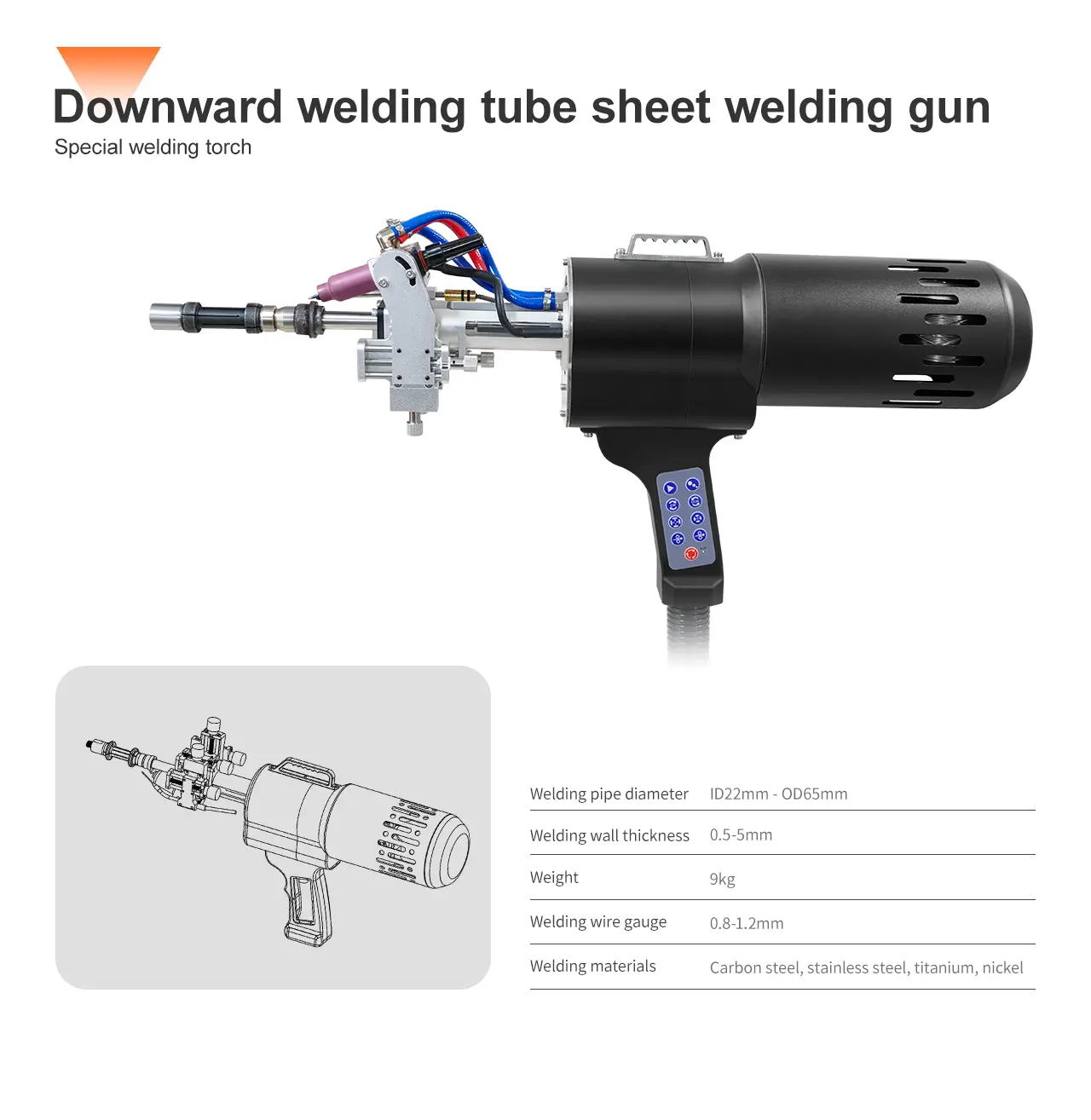

Kepala las TBM-65 adalah kepala las khusus yang dirancang dan dikembangkan untuk pengelasan otomatis semua posisi dari berbagai koneksi tabung-ke-lembaran. Metode ekspansi inti pneumatik diadopsi untuk memperbaiki pistol las di tengah pemasangan pipa, menjepitnya dengan kuat, dan menyederhanakan kesulitan operasi pengelasan.
Bahan las: Baja karbon, baja tahan karat, titanium, nikel, dll.
Ketebalan dinding las: ≤5mm
Sudut penyesuaian kepala pengelasan: 6-60
Diameter pipa las: 22mm-65mm
Mengadopsi metode ekspansi inti pneumatik, pistol las dapat dipasang di tengah pemasangan pipa, dijepit dengan kuat, dan menyederhanakan kesulitan operasi pengelasan
Cocok untuk ekstensi pipa las 1-10mm, leveling pipa, peleburan sendiri, dan pengisian kawat
Desain struktural keseluruhan kompak, dengan transmisi internal untuk air dan listrik, dan tidak ada saluran yang berliku pada 360
Sirkulasi air pendingin, laju beban sementara peralatan tinggi; Proses perakitan yang ketat memastikan pengoperasian peralatan yang stabil
Desain ergonomis yang dioptimalkan, mudah digunakan, aman dan andal
KEPUNI TBM-65 adalah kepala pengelasan precision-engineered dioptimalkan untuk semua posisi pengelasan orbital otomatis sambungan lembaran tabung-ke-tabung, menawarkan peningkatan akurasi dan efisiensi operasional dalam aplikasi industri.
Spesifikasi Utama:
Ketebalan dinding pengelasan: 0.5-5mm
Sudut penyesuaian kepala pengelasan: 6-60
Diameter pipa las: 22mm-65mm
Metode pendinginan kepala las: Sirkulasi pendingin air
Fitur Lanjutan:
Teknologi yang dipasang di tengah silinder Dibandingkan dengan silinder tradisional yang dipasang di belakang, silinder yang dipasang di tengah dapat memanfaatkan ruang dengan lebih baik dan memberikan dukungan untuk pengumpanan kawat koaksial.
Teknologi terintegrasi pengumpanan kawat koaksial Tempatkan gulungan kawat di bagian belakang sehingga kawat memiliki cukup ruang di pistol untuk diluruskan, dan kawat keluar tanpa menekuk atau melengkung, dengan stabilitas yang baik.
Modulesisasi yang dapat disesuaikanMenggunakan lima rel geser dan perangkat putar 60, obor las dan port umpan kawat dapat dipindahkan relatif satu sama lain dan secara keseluruhan, dan sudut kemiringan obor las dapat disesuaikan.
Sambungan pitch yang sempit Desain modul tiga dimensi yang dapat disesuaikan dapat meminimalkan jarak jembatan pipa hingga 6mm saat mengelas susunan pipa padat.
Aplikasi:
Pembangkit Listrik: Pipa boiler Welds, penukar panas, dan kondensor uap.
Petrokimia: Memperbaiki proses perpipaan dan bejana reaktor.
HVAC: Membuat kumparan chiller dan sambungan tabung kondensor.
Dengan mengintegrasikan otomatisasi, kontrol presisi, dan desain yang berpusat pada operator, sementara memenuhi standar ASME Section IX dan ISO 15614-1.

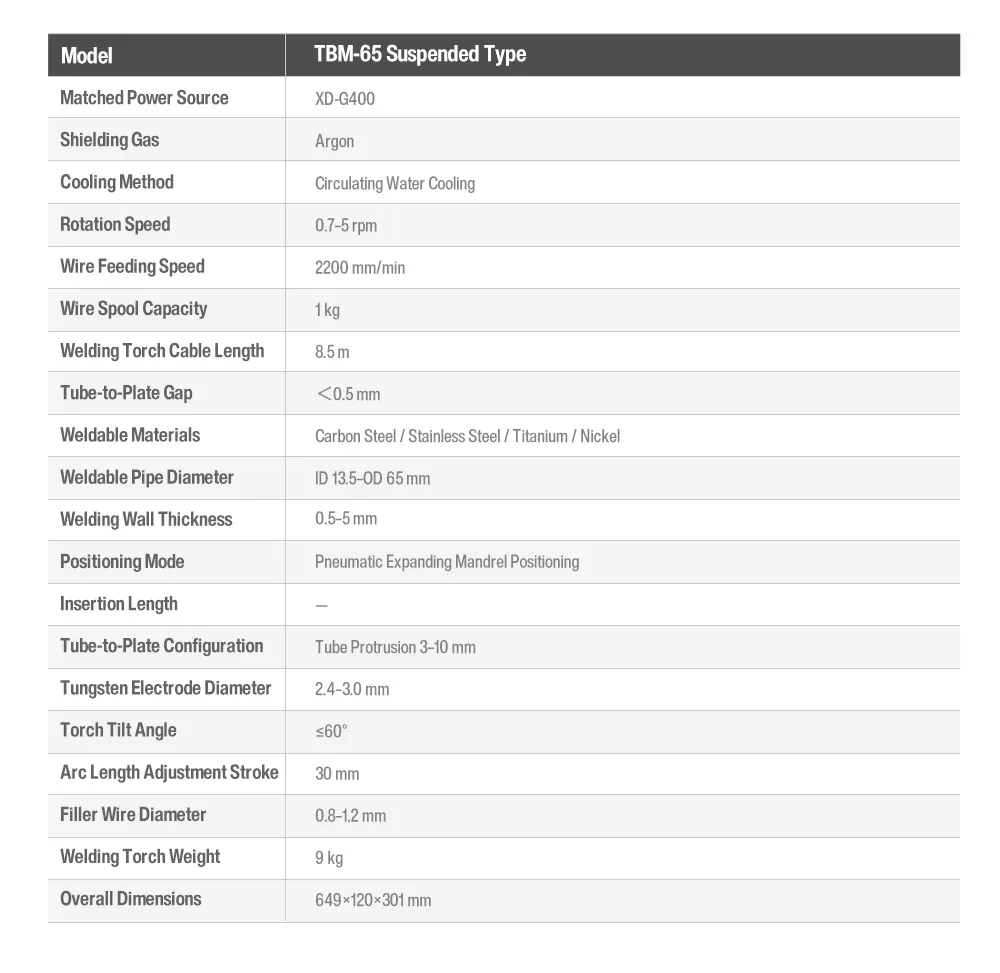

| Model | TBM-65 |
| Catu daya yang cocok | XD-G400 |
| Bahan las | Baja karbon, baja tahan karat, titanium, nikel |
| Cara pengelasan | Pengelasan kepala datar, peleburan sendiri, penambahan kawat, ekstensi tabung 5-10mm |
| Metode lokasi | Pemosisian ekspansi inti pneumatik |
| Diameter pipa dilas [mm] | IDΦ22, ODΦ65 |
| Gas pelindung | Argon |
| Kecepatan rotasi obor las | 0,7 ~ 5rpm |
| Ketebalan dinding las | 0.5-5mm |
| Metode pendinginan obor las | Sirkulasi pendingin air |
| Berat tanpa kawat | 9kg |
| Diameter elektroda tungsten | 2.4-3.0 mm |
| Penonjolan tabung | ≤10mm |
| Celah lembaran tabung | |
| Spesifikasi kawat las | 0.8-1.2mm |
| Kecepatan pemberian kawat maksimum | 2200 [mm / menit] |
| Spesifikasi ukuran | 649 * 120 * 301mm |
